상세 정보 |
|||
| 케이블 색: | 검고 회색입니다 | 전압 정격: | 50V-250V |
|---|---|---|---|
| 온도 범위: | -25C~+85C | 전류 등급: | 0.5A 내지 2A |
| 전기 절연체: | 실리콘, PVC, HDPE, TPE, 비난에 까딱없는 Etc | 케이블 유형: | UL2651, UL2464, UL2468 |
| 와이어 게이지: | AWG32#-AWG28# | 피치: | 0.8 밀리미터, 1.0 밀리미터, 1.27 밀리미터, 2.0 밀리미터, 2.50 mm,2.54mm, 3.96 밀리미터 |
| 강조하다: | 2.54 Mm 피치 리본 케이블 IDC,2.54 Mm 피치 리본 케이블 DB9,OEM 리본 케이블 IDC |
||
제품 설명

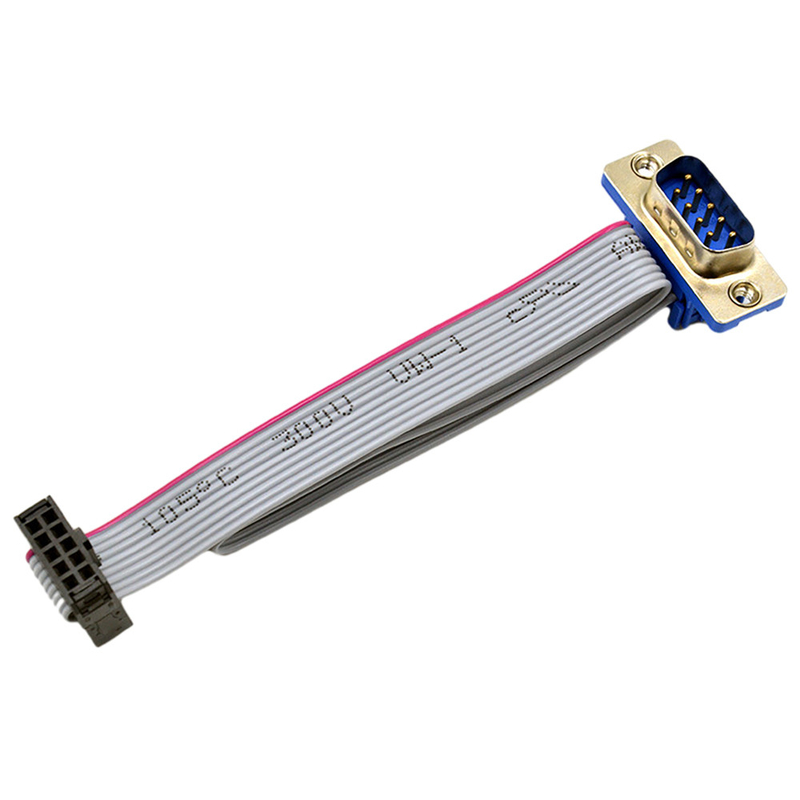

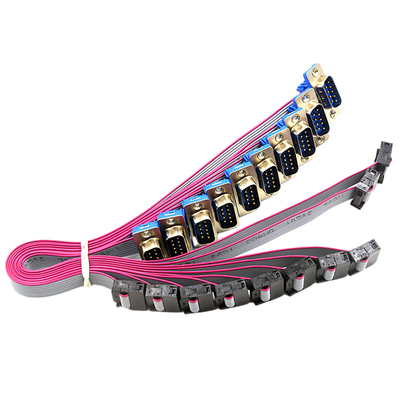

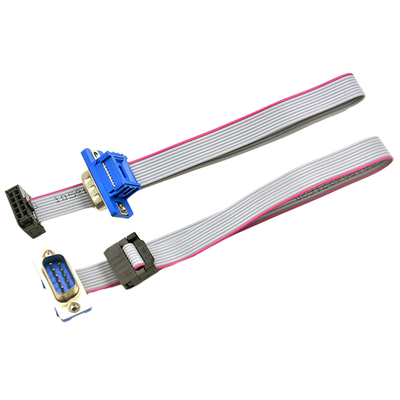

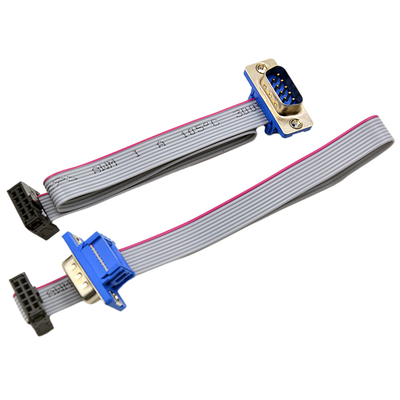

2.54mm 피치 IDC 케이블 IDC 유형 DB9 남성 여성 OEM PCB 메인 보드 터미널 플러그 패널 마운트 용 와이어 하네스
제품 설명:
IDC 케이블 어셈블리는 배선 및 케이블링 요구 사항을 위한 완벽한 솔루션입니다.2.54mm 피치의 이 케이블 조립품은 고속 데이터 전송용으로 설계되었으며 애플리케이션에서 안정적이고 안전한 연결을 보장하는 절연 변위 커넥터(IDC)가 특징입니다.당사의 IDC 케이블 조립품은 AWG32#에서 AWG28# 범위의 와이어 게이지 옵션과 함께 플랫 리본 케이블과 OFC 구리, 순수 구리 및 주석 도금 구리와 같은 도체 재료의 조합으로 만들어집니다.온도 범위는 -25℃~+85℃로 다양한 용도에 이상적입니다.당사의 IDC 케이블 어셈블리는 상업용 및 산업용 애플리케이션 모두에 매우 적합하며 전자 장치를 연결하는 효율적인 방법을 제공합니다.
특징:
- 제품 이름: IDC 케이블 어셈블리
- 절연 재료: 실리콘, PVC, HDPE.,TPE, 테프론 등
- 케이블 유형: UL2651, UL2464, UL2468
- 커넥터 유형: 절연 변위 커넥터
- 케이블 길이: 최소 50mm
- 인증: UL,RoHS, 도달
- UL2464 와이어
- 2.54mm 피치
- 절연 변위 커넥터
신청:
커넥터 및 커넥터는 다양한 컴퓨터, 기기, 기계, 가전 제품, 자동차, 컬러 TV 및 에어컨에 널리 사용됩니다.또한 LED 디스플레이, DVD 및 VCD에서 찾을 수 있습니다.
디지털 또는 아날로그 신호의 전송을 보장하면서 회로와 시스템을 연결하는 두 구성 요소를 연결하는 안정적이고 비용 효율적인 방법을 제공합니다.
빠르고 오류 없는 작동과 오래 지속되는 성능을 위해서는 올바른 커넥터를 선택하는 것이 중요합니다.
사용되는 장치에 따라 크기와 유형이 다르기 때문에 특정 용도에 맞는 커넥터를 선택하는 것이 중요합니다.
기술적인 매개변수:
IDC 마감 회색 평면 케이블이 유형의 평면 케이블은 빨간색 가장자리와 인쇄가 있는 회색입니다.사용 가능한 다른 색상은 검정색, 노란색 및 빨간색이며 사용자 정의할 수 있습니다.1.27mm 라인 간격과 28AWG 와이어 사양이 함께 제공됩니다.구리 와이어 구조 재료는 먼저 도금된 후 꼬인 주석 도금 구리 와이어입니다.
구리 코어 와이어 도체는 7/0.12mm로 제공되지만 7/0.08mm, 7/0.09mm, 7/0.1mm, 7/0.16mm 및 7/0.2mm와 같은 다른 크기의 구리 와이어 7가닥도 있습니다. 사용 가능.포장은 총 250ft/76.5M 또는 500ft/153M에 대해 10개 묶음으로 포장 및 박스 포장됩니다.도체 직경은 0.12 ± 0.005mm이고 도체의 신장률은 18% 이상입니다.도체 단면적은 0.36mm2이고 도체 연선 거리는 10.7mm입니다.
단열재 두께는 최소 0.10mm, 평균 0.23mm입니다.선경 굵기는 0.9±0.05mm이며, 절연체는 신장율 100.00%이다.절연체 인장 강도는 1.066Kg/m²이며 스파크 테스트는 3.0KV/0.15SPC, 내전압은 2KV 10mA/입니다.도체 저항은 ≤ 237ohms/RM이고 절연 저항은 ≥ 100mohms/RM입니다.커패시턴스는 40PF/M이고 임피던스는 100옴입니다.작동 온도는 -40°C ~ +105°C이며 절연 커버는 환경 친화적인 PVC 45P(RoHS) 8058 회색입니다.
테스트 요구 사항 측면에서 플라스틱 부품의 사출 결함 없이 외관이 양호해야 하며 금속 부품에 긁힘, 변형 등이 없어야 합니다. 온-오프 성능은 지정된 요구 사항을 충족해야 합니다.
맞춤화:
IATF16949 및 ISO9001 인증을 받은 중국 동관시에서 생산되는 RCH, 모델 IDC001의 IDC 케이블 어셈블리 제품에 대한 맞춤형 서비스.최소 주문 수량은 500개이며 가격은 개당 USD0.05에서 USD5.0입니다.각 봉지에 100개가 포장되어 있습니다.배송기간은 2~4주 이내입니다.지불 옵션에는 TT, Paypal 및 Western Union이 포함됩니다.공급 능력은 주당 100,000개입니다.사용 가능한 피치 크기는 0.8mm, 1.0mm, 1.27mm, 2.0mm, 2.50mm, 2.54mm 및 3.96mm입니다.온도 범위는 -25℃~+85℃입니다.도체는 OFC 구리, 순수 구리 또는 주석 도금 구리일 수 있으며 절연 재료에는 실리콘, PVC, HDPE, TPE 및 테프론이 포함됩니다.플랫 케이블, UL2464 와이어 및 UL2468 와이어에 특히 중점을 둡니다.
일련의 와이어 하네스 케이블 어셈블리를 생산할 수 있습니다.
1.Automotive, Motocycle, 버스, 자전거, 트럭 전화선 집합
2. 전기 케이블 및 와이어 하네스
3. 오디오, 비디오, 라디오 케이블 및 iso 와이어 하네스
4. 산업용 와이어 케이블 하네스
5. 가전 제품 와이어 하네스
6. 퓨즈 와이어, 게임기 와이어 하네스
7. 전원, LVD, 플랫 RCA, USB 케이블 하네스
8. 제어 및 패널 배선 케이블 어셈블리
9. 의료 장비 케이블 및 하네스
10.비행기 모델 와이어 하네스
지원 및 서비스:
IDC 케이블 어셈블리에 대한 기술 지원 및 서비스를 제공합니다.숙련된 엔지니어 팀이 설치, 유지 관리 및 문제 해결에 대한 질문에 답변해 드립니다.또한 맞춤형 어셈블리의 설계 및 제작을 포함한 맞춤형 엔지니어링 서비스를 제공합니다.
당사의 기술 지원 팀은 연중무휴로 귀하의 질문에 답변하고 지침을 제공합니다.작업을 완료하는 데 도움이 되는 방대한 제품 정보 및 문제 해결 가이드 데이터베이스가 있습니다.또한 제품 및 서비스에 대한 교육 세션도 제공합니다.
당사 서비스 팀은 현장 수리 및 유지 보수 서비스를 제공합니다.또한 광범위한 설치, 테스트 및 인증 서비스를 제공합니다.우리는 귀하의 시스템이 최적의 성능으로 실행되도록 보장하는 전문 지식을 보유하고 있습니다.
포장 및 배송:
IDC 케이블 어셈블리의 포장 및 배송:
IDC 케이블 어셈블리는 밀봉된 비닐 백에 포장되고 충격 방지 재료로 보호된 다음 골판지 상자에 안전하게 보관됩니다.상자에는 제품 설명, 로트 번호 및 수량으로 레이블이 지정됩니다.그런 다음 상자는 플라스틱 또는 금속 스트래핑 또는 수축 포장으로 밀봉됩니다.
상자는 고객의 요구에 따라 지상, 항공 또는 해상을 통해 배송됩니다.배송은 신뢰할 수 있는 운송업체를 통해 이루어집니다.배송 추적을 위해 추적 정보가 고객에게 제공됩니다.
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?A1: 우리는 전기 기술을 10년 이상 전문화한 제조자입니다.
Q2: 공장은 어디에 있습니까?
A2: 우리 공장은 Xiamen 시에서 있습니다.가장 가까운 항구는 공장에서 불과 1시간 거리에 있는 샤먼 항구입니다.
Q3: 샘플을 구매할 수 있습니까?
A3: 예!우리의 우수한 품질과 서비스를 테스트하기 위해 샘플을 주문하는 것을 항상 환영합니다.기존 디자인의 경우 샘플은 무료이며 배송비만 지불하면 됩니다.
Q4: 귀하의 보증은 무엇입니까?
A4: 모든 제품의 보증 기간은 12개월입니다.이 기간 내에 품질 문제가 있는 경우 언제든지 저희에게 연락해 주십시오.
Q5: 이 제품에 내 브랜드 이름(로고)을 넣을 수 있습니까?
A5: 예!직업적인 OEM 서비스는 저희 환영될 것입니다.우리 공장은 대량 주문을 위해 로고를 무료로 허용합니다.맞춤형 색상, 패키지 및 로고 인쇄와 같은 모든 요구 사항에 대한 원스톱 솔루션을 제공합니다.
